Escuadradora D-400M

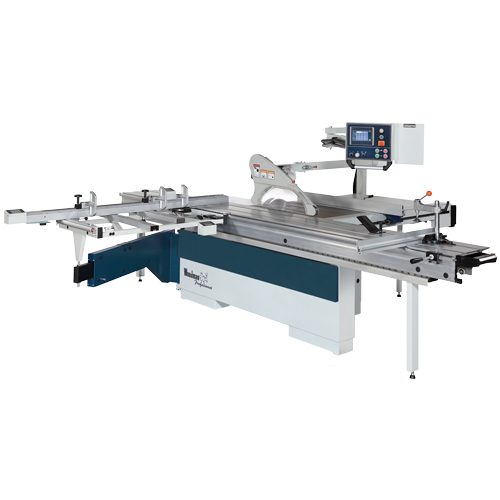

Escuadradora D-400M Woodman profesional

Solicita información sobre este producto

He leido y acepto las Condiciones de uso.

CARACTERÍSTICAS

Carro deslizante

La mesa deslizante de aluminio esta fabricada en materiales de alta calidad, guías de alta precisión y rodamientos de alta resistencia proporcionando una suavidad óptima en el deslizamiento, estabilidad y rigidez en el proceso de corte.

Guía de precisión de corte angular

La guía de corte angular puede ser ajustada de +30º a -30º mediante una escala de ángulos. Este sistema permite obtener cortes en ángulo con mucha precisión y estabilidad.

Sistema de corte paralelo

Dispone de palograma con sistema de ajuste rápido y suave deslizamiento. La guía de aluminio es deslizante para trabajos en piezas cortas. Para trabajos especiales dispone de dos posiciones.

Mesa de apoyo robusta y precisa

La mesa de apoyo esta unida al carro de aluminio mediante un cierre rápido excéntrico. La bandera esta reforzada para proporcionar un mejor deslizamiento, logrando alta precisión.

Protector de disco con salida de aspiración

La cubierta transparente de protección del disco proporciona visión de campo de corte. A su vez incluye una toma de aspiración para eliminar todo residuo causado por el corte. Protege al operario de cualquier posible incidente con el disco.

Panel de control principal

Todas las operaciones, incluyendo el On / off, la parada de emergencia, etc…, están agrupadas y localizadas en una posición accesible y cómoda para el operario.

DATOS TÉCNICOS

Medidas carro deslizante: 3200 x 395 mm.
Medidas mesa fundición: 548 x 896 mm.
Med. mesa auxiliar corte paralelo: 952 x 896 mm.
Medidas mesa auxiliar salida: 320 x 830 mm.
Medidas total mesa: 1500 x 1726 mm.
Ø Barra corte paralelo: 40 mm.
Ø Disco: 400 mm.
Ø Eje disco: 30 mm.
Corte max. 90º: 125 mm.
Corte max.45º: 90 mm.
Potencia motor disco: 7,5 HP
Velocidad del disco (R.p.m.): 3000 / 4000 / 5000
Ø Incisor: 120 mm.
Ø Eje incisor: 20 mm.
Potencia motor incisor: 1 HP
Velocidad del incisor (R.p.m.): 8000
Corte paralelo: 1300 mm.
Ajuste del corte paralelo: manual
Ajuste de la inclinación del disco: manual
Ajuste de la subida y bajada del disco: manual
Peso máquina: 750 Kg.
